零部件翻转机构|LCIA低成本自动化案例014

文章出处:深圳市方圆智汇科技有限公司 发表时间:2021-03-04

LCIA低成本自动化案例视频:请复制下方链接从浏览器打开

https://mp.weixin.qq.com/s/cXszkC-kSANEOsMOsTCxdg


01 案例解读

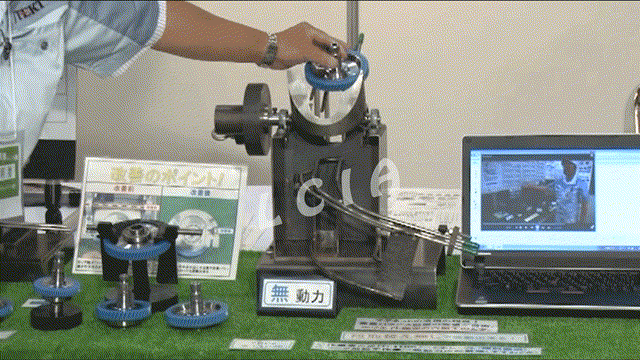

视频案例演示的是一个LCIA低成本自动化零部件翻转机构。
视频演示的是一个齿轮与轴承装配好后,从装配工位滑出时利用杠杆翻转机构进行翻转的应用场景。


此应用场景通常是由于前工位与后工位所需要的装配面刚好是相反的两个面。当前工位装配完成后,零部件从工位滑出,在出口设置一个杠杆翻转机构,零部件滑进杠杆翻转机构进行翻转,翻转后零部件滑向下一个工位,方便下工位的作业员或者设备作业。
如果没有翻转机构,则需要前工位工作完后翻转放置或后工位装配前进行翻转。

02 机构原理

杠杆机构:视频中采用杠杆翻转机构。




03 动力源
重力,当零部件滑入杠杆翻转机构时,重力大于配重块,使杠杆翻转作动。

04 机构应用
杠杆机构在LCIA中的应用:杠杆控制机构、杠杆分拣/识别机构、杠杆偏心复位机构、杠杆偏心跨工位搬运机构、杠杆省力搬运机构、杠杆反向器省力机构等。
