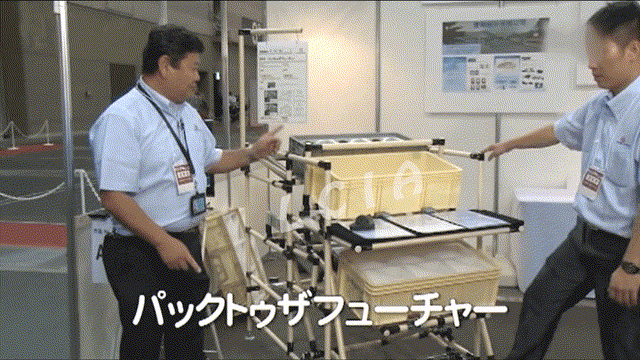

从视频中我们可以看到,机构采用了杠杆机构翻转原理。当滑槽上部品箱里的部品使用完后,
第一个动作:作业员踩踏作业台下方的控制踏板,控制踏板会带动货架上的三个杠杆翻转机构进行翻转(三个杠杆翻转机构并联在一个控制踏板实现同时作动),翻转后最上方滑槽上的部品箱滑向第二层,作业台下方的部品箱滑出到最下方的滑槽空箱放置区(等待物流人员回收)。
第二个动作:作业员松开作业台下方的控制踏板,三个杠杆翻转机构复位(这里可以采用偏心原理,也可以采用外力:弹簧、平衡器或其它),复位后最上方滑槽的部品箱滑向作业区,之前由第一层滑向中间层(中间的杠杆翻转机构)的部品箱滑向作业台下方。
杠杆机构:视频中采用杠杆翻转机构。 斜面机构:斜面和滑轨组合,当杠杆翻转机构翻转形成斜面,部品箱自动滑出。
